ブログ記事では9g、動画では11gを使用していますが、
9gはスタートダッシュ重視、
11gはバランス重視です。
私のアスシストリート、走行距離は５万5千kmを越えました。
駆動系の部品交換も２回やっています。
前回交換してから１万５千km走ったので
駆動系を開けて見るとウエイトローラーと
プーリーのカム部分に摩耗が確認出来たので交換することにしました。
アスシストリートはノーマルでは加速もっさりしているので、
ウエイトローラーを軽いのに交換すると、
燃費は少し落ちますが、加速は良くなります。
今までに純正15gから8gまで1ｇ刻みで軽くして試しました。
山間部の登り、街中での発進、巡行を考え、
私の今の結論は9ｇです。
私は過去にウエイトローラー交換で失敗しています。
バイク壊しそうになりました。
バイク壊しても、事故しても自己責任と自覚しての作業です。
責任は一切負えませんので
ご自身の判断において行動されるようお願いします。
用意するもの
部品
シグナスｘ純正ウエイトローラーが9gなのでこれを使います。
5ML-WE763-00 (６個セット)
デイトナのＤＷＲシリーズでもいいです。
ちなみアクシストリートの純正は15g
5UA-E7632-10 (１個入りなので６個必要)
純正ベルト
41D-E7641-00
スライダ
4CW-E7653-00 (３個必要)
今回、摩耗がみられたので

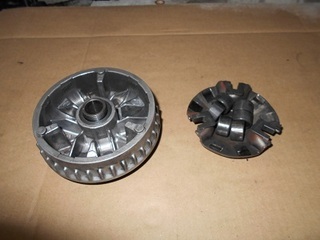

スライドシーブのカムも交換しました。
通常は必要ないです。
クランクケースカバーのガスケットも通常は交換しますが、
私は用意するの忘れました。
ユニバーサルホルダーか
プーリーホルダー
トルクレンチ (55Nmで締め付け出来るもの)
プラスドライバー
22mmのソケットレンチ
六角レンチ(5mmと6mm)
長いスピンナーハンドルと
電動ドライバーがあると楽です。
キックペダルとクランクケース用エアダクトを外す。
キックは六角6mm
外れました
クランクケースの樹脂カバーとエアクリケースを外す。
エアクリは２本のプラスネジです。
作業の邪魔にならないよう、エアクリをゴムひもでキャリアに吊っています。
後輪のフェンダーを固定している２本のネジを外す。
スペサーのようなものが入っています。
なくさないよう。
今回、ネジの頭を舐めそうなので、六角ボルトに変えるつもりです。
5mmの六角でクランクケースカバーの固定ボルトを外す
１０本あります。
クランクケースカバーの真ん中の穴に一番長いのが１本隠れています。
二番目に長いのはケース下部の真ん中です
樹脂カバーの固定ネジ穴の真下です。
これでクランクケースカバーは外れます。
固かったらゴムハンマーとかでたたいてみる。
外れました
プーリーフェイスの固定ボルトの横にある２か所のＵの字型の穴に
ユニバーサルホルダーのピンをはめてプーリーフェイスを固定して
22mmのソケットでボルトを緩めます。
写真では見えませんが、ユニバーサルホルダーの下に
小さなブロックをかませて回らないようにしています。
プーリーフェイスを外しますが
ベルトが当たる面に油分が着かないようきれいな軍手で作業します。
プーリーフェイスの後ろにシムワッシャーがあるのでなくさないように。
この順に入っています。
左からナット、プレートワッシャ、ワンウェイクラッチ、プーリーフェイス(プライマリーフィクスドシーブ)、シムワッシャ。
奥のプーリーを外す。正しくはプライマリースライディングシーブと言うらしい。
油分がつくとマズイので軍手をしましょう。
外れました。
ウエイトローラーはデイトナの10ｇを使っていました。
１万５千km使用で変摩耗がでていましたが、
耐久性はある方と思います。
安い社外品は酷いのもあるらしいいので。
ウエイトローラーのカスとかを軽く清掃して、
新しいウエイトローラーをセットします。
今回はヤマハ純正のシグナスｘ用の9gを使用します。
方向指定はないようです。
yspで聞くと、マニュアルに指示はないので、
ローラーにグリスは塗らないそうです。

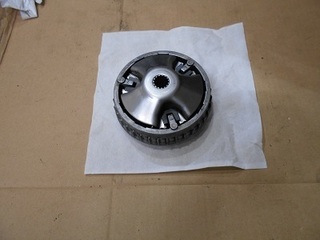

カムと呼ばれる部品にスライダーをセット。
ウエイトをセットしたプーリーにかぶせます。
元に戻します。ベルトが当たる面に油分が着かないように
ベルトを外します。ベルトには回転方向があり、矢印で表示されているのでこの時覚えておきます。
クラッチ側のプーリーを手で広げてベルトを外す。
ベルトが外れたら、クランクケースカバーのガスケットを交換。
私は買うの忘れたのでそのままいっときます。大丈夫でしょう。
これも自己責任ですから。
マニュアルによると、新品ベルトの幅21.6mm、使用限度19.4mmとあります。
外したベルトをノギスで測ると20.58mmでした。
計算上まだ使えると言わず当然交換します。
一応、こんなん持ってますけど、手で十分です。
もし買うなら150mm位のやつです、125mmでは使えませんよ。
ベルトには回転方向が矢印で表示されているので間違えないように、
新しいベルトを写真の方向にして(矢印を回転方向に合わせる)
クラッチ側(セカンダリー側)のプーリーを手で思いっきり広げ、
プーリーの一番中心に近いところまで落とし込みます。
私が過去に失敗したポイントです。
別角度から。
クラッチ側のプーリーの軸に一番近いところにベルトを通す事で、
ドライブ側にベルトの遊びが出来ます。
プリーフェイスを締め込む時ベルトが干渉していると
正しく締め込む事が出来ません。
まずシムワッシャーをいれます。
次にプーリーフェイス、ワンウェイクラッチを入れ、
スプライン(ギザギザの溝)がしっかり噛みこんでいるか確認してから
プレートワッシャを入れ、ナットを手で締めます
この時ドライブ側のプーリーとベルトに遊びがあり、プーリーに噛みこんでいない事を確認します。
確認が出来たら、ナットを緩めた時の要領で
ユニバーサルホルダーでドライブ側プーリーフェイスを固定し
22mmのソケットとトルクレンチで締め込みます
指定トルクは55Nmです。必ずトルクレンチで締めます。
指定トルクまで締め込んだらエンジンをかけます。ベルトの遊びが解消されたらエンジンを止めます。
この時、異音がしないか確認します、異常を感じたらやり直しましょう。
問題が無ければカバー類を元に戻します。
まずクランクケースカバー。
5mmの六角レンチで締めます。
一番長いのは真ん中の穴の中、二番間に長いのはその真下です。短いネジがその他の位置です。
一応、指定締め付けトルク10Nm。ここら辺はトルクドライバーがあるといいのですが、
無ければ緩まないよう締めます、
私は電動ドライバーの締め付けトルク調整でやってます。
次は後輪のフェンダーを固定します。
六角ボルトにかえました、勿論スペーサーは入れます。
次、エアクリケースとクランクケースの樹脂カバー。締め付けトルク6.5Nm
クランクケース冷却ダクト(トルク6.5Nm)とキックペダル(トルク22Nm)を戻して終了です。
必ず試運転をします。
始めてウエイトローラー交換をした時、
ドリブン側のベルト落とし込みをせずベルトが干渉したままドライブ側を締め込んだ為、
エンジン始動ですぐ異音発生、
クランクシャフトとプリーフェイスのスプラインの形が潰れて
プーリーが抜けなくなりギアプーラーで抜いた後、
スプラインをヤスリで修正と面倒なことになり、自己責任を痛感しました。
メンテ代を浮かそうと自分で整備すればかえって高くつくかもしれません。
道具をそろえたり作業時間を考えればショップに任せた方がいいかもしれませんね。
